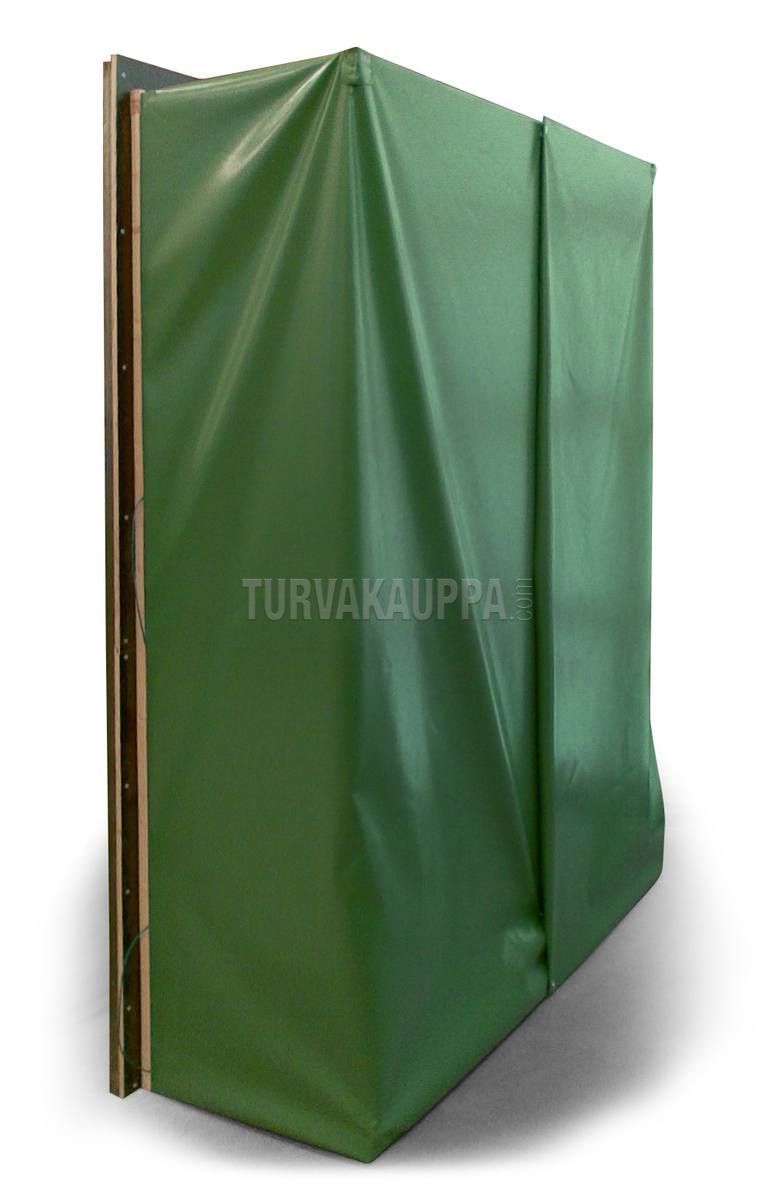

Sulgutelk ST-1 on mõeldud K- ja S1-klassi varjenditesse. Sulgutelk takistab ohtlike ainete sisaldava välisõhu pääsu varjendisse läbi kaitseukse. Ehitusfaasis paigaldab ehitusettevõtja kaitseukse ümber paigaldusraami, kuhu sulgutelk kriisiolukorras kinnitatakse. Sulgutelk on kriisiolukorras kolme paigaldusasendiga: valmisasend, möödasõidu asend ja kasutusasend.
Sulgutelk sisaldab lisaks raamile ka vedruga varustatud läbipääsuava ning telgikangas on tugevast presskangast. Sulgutelke valmistatakse meie Kaarina tootmiskohtades ning tooted läbivad kvaliteedikontrolli, et tagada iga sulgutelgi esmaklassiline kvaliteet.
Sulgutelgi mõõtmed on 1650 x 2150 mm (SO-uks 900 x 2000 mm) ja 1900 x 2150 mm (SO-uks 1200 x 2000 mm). Sügavus 560 mm. Aluskuju on ristkülik.
Mõõtmed enne 2007. aastat ehitatud varjendites: 1500 x 2150 mm (SO-900) ja 1800 x 2150 mm (SO-1200).
Sulgutelgi tarnimine:
Sulgutelk hoitakse tavapärasel ajal avamata pakendis.
Pakendi mõõtmed: 1800 x 270 x 270 mm, 17,45 kg (1650)
2000 x 300 x 270 mm, 19,05 kg (1900)
Pakendi sisu:
1 tk sulgutelk
4 tk nurgatuge
1 tk plastikkott, milles 17 tk puidukruvisid
1 tk paigaldus- ja kasutusjuhend
Valitsuse määrus varjendite seadmete ja varustuse kohta 409/2011
§ 26 Sulgutelk
S1-klassi varjendi sulgutelk (ST-1) tuleb tihedalt kinnitada ümber seinte kaitseukse ette nii, et väljatõmbeõhuvool liigub sulgutelgi ja ülepingeventiilide kaudu välja. Sulgutelk peab olema paigaldatav 20 minutiga.
Sulgutelgi tööasendid on:
1) valmisasend, kus sulgutelk ei tohi takistada varjendisse sisenemist;
2) filtreerimis- ja sulgemisasend, kuhu sulgutelk peab olema muudetav 2 minutiga valmisasendist. Filtreerimis- ja sulgemisasendis peab sulgutelgis korraga mahtuma kolm inimest. Sulgutelgi alaosa peab olema tihke, nii et kaitseukse avatud osa juures, läve kõrgusel 1 m/s voolav välisõhk ei pääse varjendisse; ning
3) möödasõidu asend, kus sulgutelk ei tohi põhjustada märgatavat õhuvoolutakistust.
Sulgutelgi materjal peab olema raskesti süttiv vastavalt IMO resolutsioonile A.471 (XII) või samaväärsetele nõuetele.
Seina kinnituskohas peab sulgutelgi laius olema 1650 mm või 1900 mm, kõrgus 2150 mm ja sügavus maksimaalselt 1300 mm.
Kui väljuv õhuvool on 15 kuni 80 dm3/s, peab sulgutelgis tekkima alarõhk 10 kuni 50 Pa.
Kui sulgutelgi kaudu väljuv õhuvool on 20 dm3/s, peab sulgutelgi ja ukse süvendiga koos moodustatud ruumi õhuvahetus olema vähemalt 15 korda tunnis.
Kui liigub sulgutelgist varjendisse ja sulgutelgi kaudu väljuv õhuvool on 20 dm3/s, ei tohi sulgutelgi alarõhk varjendi suhtes olla rohkem kui 5 sekundit väiksem kui 3 Pa. Sulgutelgi ja varjendi vahelise läbipääsuava peab liikudes iseenesest sulguma.
